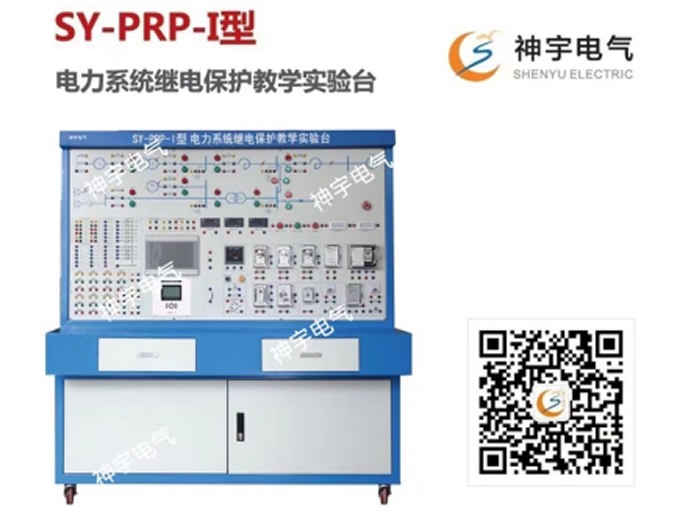

電力系統繼電保護教學實驗臺

一、實驗臺概述

1.1能夠滿足《電力系統繼電保護》、《微機繼電保護原理及應用》、《配電網繼電保護與自動化》、《供配電技術》、《電力工程》等課程中相關繼電保護實驗教學任務，并可完成課程設計、畢業設計、生產實習及某些研究課題等相關實驗；

1.2為了使學生能夠在貼切真實電力現場環境下完成實驗，采用實驗控制及仿真操作軟件與真實設備實操相結合的實驗方式，實驗臺含有常規繼電器部分、微機保護部分（帶有保護動作邏輯圖形化可視功能）、故障模擬源、人機界面（配套有學生實驗操作軟件1套、動態實驗教學軟件1套）、可編程控制器（PLC）、APP軟件、桌面端軟件組成；

1.3實驗臺一次回路采用電力系統典型的一次系統接線圖，能夠涵蓋發電、變電、輸電、配電、用電各部分，并在電氣元件及線路模型上設置有效的故障點，通過對模型的計算，可以在監控屏幕上實時顯示本系統的穩態和暫態的運行參量，包括電壓、電流、功率等；計算數據可以由實驗故障模擬裝置輸出，用于繼電保護裝置的測量和計算，可以很好幫助學生理解繼電保護原理及使用方法；

……

二、實驗操作臺技術參數：

2.1輸入電源：AC 220V±10％ 50Hz；整機容量小于3kVA、5A；整臺參考尺寸1790mm×750mm×1800mm。

2.2實驗臺上具有完整的一次線路模型，在模型上設有各種電量參數的測量點及故障點，學生可以進行各種故障模擬實驗操作，能夠驗證相應繼電保護的功能；

2.3實驗臺柜體要求結構堅固（鋼板厚度不小于2mm）；底部帶有萬向輪及固定裝置；柜內應帶有兩組（每組4W）檢修燈及行程開關。

三、要求完成的實驗內容：

3.1常規繼電器特性實驗

3.2發電機微機保護實驗

3.3變壓器微機保護實驗

3.4 110kV輸電線路微機保護實驗

3.5 6kV輸電線路微機保護實驗

3.6電動機微機保護實驗

3.7備自投微機實驗

3.8電力系統分析教學

3.9 ……
