變配電室值班電工技能培訓考核系統

一、實驗屏概述

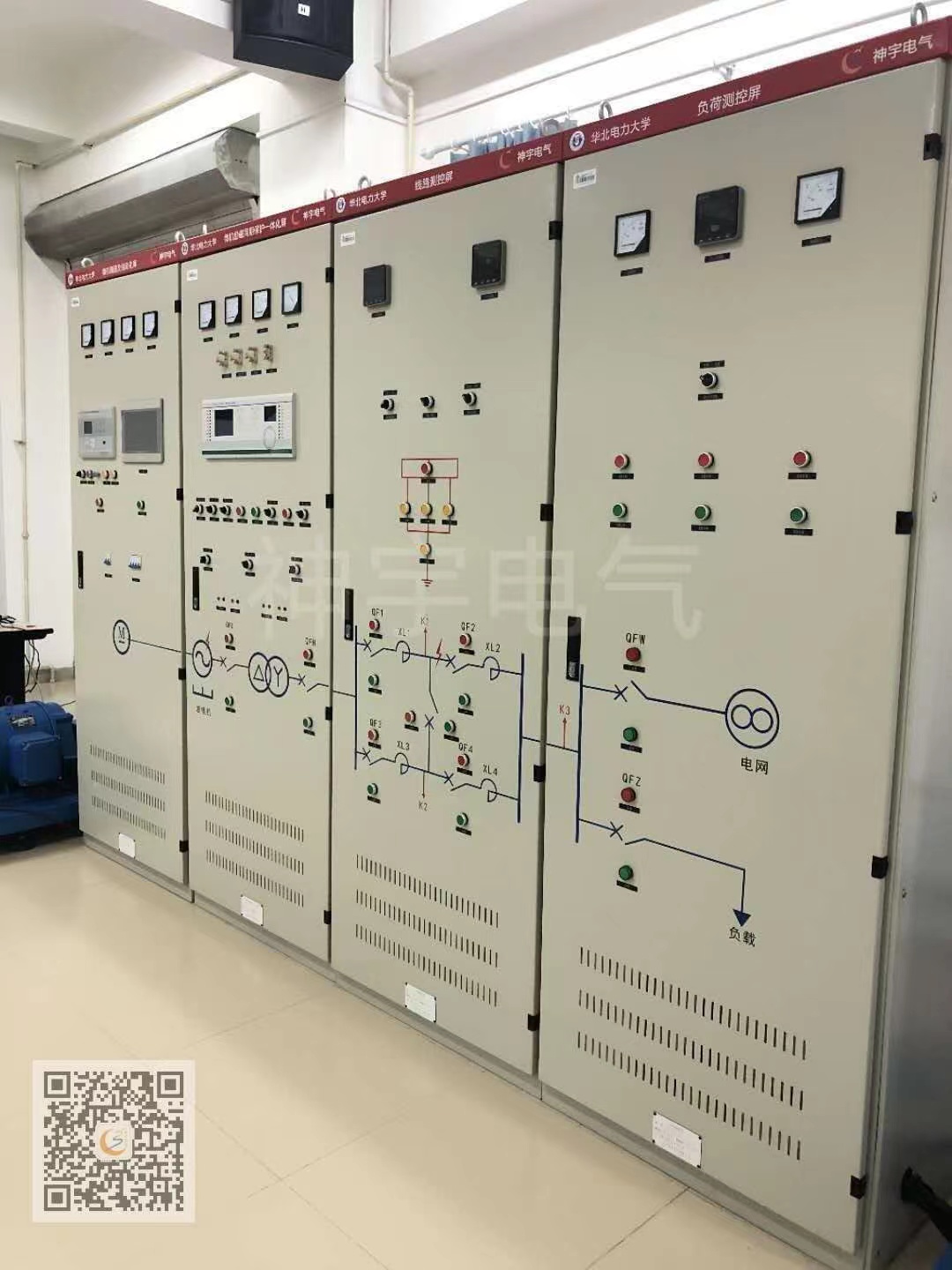

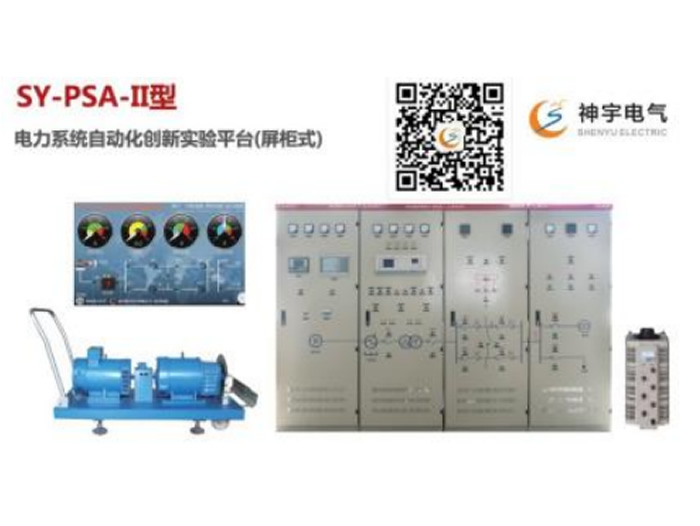

1.1電力系統自動化創新實驗平臺嚴格按照實際電力系統自動化現場建模（單機——無窮大，采用雙回路輸電線路，中間設開關站，可根據實驗需要選擇輸電線路的長短），自動裝置均采用工業級標準；平臺所有運行參數學生都可通過人機界面查看（配有監控軟件1套）及遠程云端訪問（配有手機APP軟件1套），并可進行控制操作；平臺開放監控組態軟件的通訊接口，提供通訊協議，使學生能夠依據通訊協議和通訊接口，實現學生可自主編程的功能。

1.2能夠滿足《電力系統分析》、《電力系統自動化》、《電氣工程基礎》、《電力系統自動裝置原理》、《電力系統調度自動化》等課程中的實驗項目，并可完成課程設計、畢業設計、實習及某些研究課題等相關實驗。

2、能夠完成的實驗項目系列

2.1電力系統暫態穩定性實驗

（1）不同短路時間對暫態穩定的影響

（2）不同短路類型對暫態穩定的影響

（3）不同運行方式對暫態穩定的影響

2.2同步發電機微機勵磁實驗

（1）同步發電機啟勵建壓實驗

（2）他勵和自并勵方式建壓的比較

（3）微機勵磁裝置在不同控制目標下，發電機的運行參數比較

（4）勵磁反時限過勵實驗

（5）勵磁欠勵實驗

（6）勵磁調差實驗

（7）勵磁伏赫限制實驗

2.3單機—無窮大系統穩態運行方式實驗

（1）發電機在不同線路模型下的穩態運行實驗

（2）發電機在非全相運行時的穩態運行實驗

2.4電力系統功率特性（功角）和功率極限（靜態穩態性）實驗

（1）發電機在不同線路模型下的功率極限實驗

（2）發電機在不同勵磁方式下的功率極限實驗

2.5同步發電機準同期并列實驗

（1）發電機手動同期實驗

（2）發電機自動準同期實驗

（3）發電機非同期并網實驗（僅限于實驗室）

2.6同步發電機的運行實驗

（1）同步發電機手動開機并網實驗

（2）同步發電機一鍵開機并網實驗

（3）同步發電機一鍵停機解列實驗

2.7單機帶負荷實驗

（1）同步發電機帶感性負荷調整實驗

（2）同步發電機帶阻性負荷調整實驗

2.8 PSS2A裝置投入實驗

（1）PSS裝置投退對電力系統穩定性的影響

（2）PSS裝置傳遞函數的波形檢測

2.9水電站發電模式演示實驗

（1）演示水電站高中低不同水位與發電功率調整的邏輯關系

（2）配置有功功率和無功功率增減的指示燈，可以觀察發電機調整時的功率反饋

2.10電力系統運行監控及遠方APP操作實驗

（1）電力系統運行手機云控監控軟件的學習和運用

（2）具備手機APP通過云控服務器遠程控制及監測功能

（3）具備遠程監控用戶管理及人機配置功能

……
