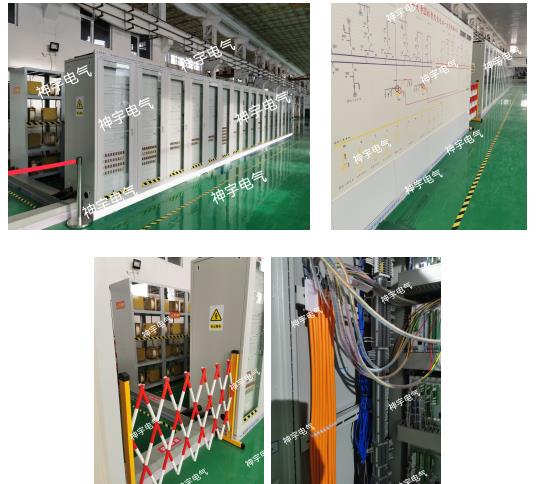

智能變電站綜合自動化創新實踐平臺

1、產品概述：

1.1智能變電站綜合自動化創新實踐平臺建設以真實220kV智能變電站為參考（采用220kV一條進線，110kV兩條出線），以國家電網《智能變電站技術導則》、《繼電保護設備標準化設計規范》、《IEC 61850工程應用模型》為設計依據。根據智能變電站功能需求、結合通用設計和“兩型一化”等基建標準化建設成果，以信息采集數字化、通信平臺網絡化和信息共享標準化為基礎，遵循安全可靠、技術先進、注重環保、節約資源、降低造價的原則，實現信息化、自動化、互動化的智能變電站綜合自動化系統，同時兼顧實驗與教學的需求。

1.2一次設備采用物理模擬方式，二次設備和智能化設備全部采用當前實際智能變電站現場使用的最新設備，按分層分布式來實現智能變電站內智能電氣設備間的信息共享和互操作性，系統從整體上分為三層：站控層、間隔層、過程層。

……

2、技術參數：

2.1全部按實際智能變電站國家標準建設；

2.2智能變電站中主變采用1臺50kVA三卷變來模擬；

2.3 ……

3、智能變電站監控平臺

3.1監控操作臺一套：

（1）尺寸長2000mm*寬900mm*高1150mm（鋼板厚度不小于1.5mm）底部帶有萬向輪及固定裝置定；

（2）上位機一套：i5 CPU,16G內存，1T硬盤；顯示器23英寸兩臺；鍵盤 鼠標等配件；激光黑白打印機一臺；24口 1000M以太網交換機；操作臺1桌2椅等。

4、應用軟件一套：

4.1監控系統集成了小電流接地選線、低壓低周減載(站與控制)、電壓無功控制（VQC）、程序化控制功能、內嵌五防操作票系統功能、故障錄波分析等功能。按照《智能化實訓室一體化監控系統功能規范》來實施；

4.2看門狗機制，系統監視各進程的運行情況，如果有重要的進程負荷量過大就殺掉重啟，或者發現必須運行的系統支撐進程沒有運行就自動啟動該進程；

4.3全面支持IEC61850/IEC61970標準；

4.4基于元數據、元規則的動態建模技術，可以快速滿足不斷發展的電力自動化應用需求；

4.5采用UNICODE國際標準實現國際化多語言特性；

4.6采用歷史數據超級緩存技術，具備歷史數據自恢復能力；

4.7超大的數據容量和超強的數據處理能力；

4.8提供靈活易用的二次開發接口。

4.9主要功能：

4.9.1數據采集與處理（SCADA）；

4.9.2支持IEC 61850支持IEC 60870-5-104；

4.9.3拓撲著色電網運行狀態可視化監視一次設備狀態可視化監視；

4.9.4一體化五防操作票；

……
