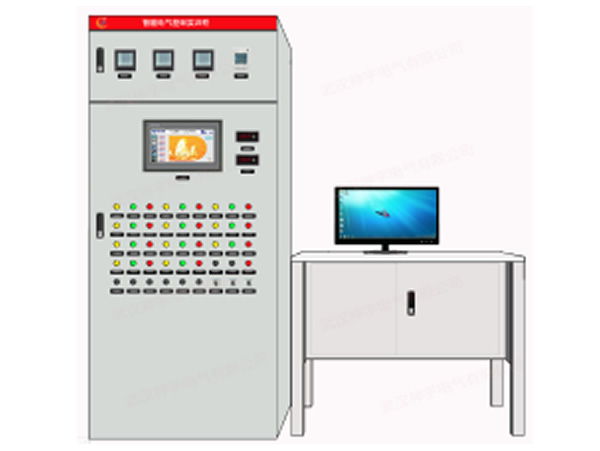

當前位置：電氣控制與PLC實訓柜
一、主要配置及技術參數
1、低壓動力箱1臺：
1.1柜體采用封閉式，外殼用冷軋鋼板變制而成（厚度：2mm）；尺寸：長800mm×寬600mm×高1800mm（另可根據要求定制尺寸）；
1.2額定工作電源（Ue）：三相五線AC380V；
1.3額定絕緣電壓（Ui）：690V；
1.4頻率（fn）：50Hz；
1.5主母線的額定電流（InA）：630A-100A；
1.6主母線的額定短時耐受電流（Inw）：15kA；
1.7外殼防護等級：IP44；
1.8安裝方式：戶內式、固定垂直安裝。
1.9產品具有國家產品認證試驗報告及中國質量認證中心認證證書。
2、三相多功能儀表3塊：可采集三相電流、電壓、有功功率、無功功率、有功功率電度量、無功功率電度量、頻率、功率因數、四象限電能量等，集成RS485接口，支持Modbus通訊協議，可以實現表計數據和PLC、人機界面的實時通訊采集。
3、三相電子式電能表1塊：可以采集有功電能量，準確度等級為0.5級，集成RS485接口，支持Modbus和DL/T645通訊協議。
4、交流接觸器8套：線圈驅動電壓AC220V，額定電壓25A，最大承載電流40A，配置3組主觸點和1組輔助觸點。
5、中間繼電器（含底座）15套：線圈驅動電壓DC24V，工作電流10A，配置2開2閉的觸點。
6、信號發生器2套：可輸出0-20mA電流1套，可輸出0-10V電壓一套。
7、信號指示燈18個：額定電壓AC/DC24V，黃色6個、綠色6個、紅色6個。
8、自復位按鈕9個：配置1開1閉觸點，黃色3個、綠色3個、紅色3個。
9、自鎖按鈕6個：配置1開1閉觸點，黃色2個、綠色2個、紅色2個。
10、鑰匙按鈕2個：配置1開1閉觸點，黑色2個。
11、急停按鈕1個：配置1開1閉觸點，紅色1個。
12、旋轉按鈕6個：自復位旋轉按鈕2個，二擋旋轉按鈕2個，三擋旋轉按鈕2個。
13、轉換開關3個：三擋轉換開關1個，四擋轉換開關1個；五擋轉換開關1個。
14、可編程邏輯控制器及組件：
14.1西門子S7-1200系列CPU模塊及組件1套
（1）西門子S7-1200系列1215C晶體管輸出CPU模塊1個：電源方式：DC/DC/DC，本體配置14路數字量2路模擬量輸入和10路數字量2路模擬量輸出，CPU本體集成2路100kHz高速脈沖輸出接口和6路100kHz高速計數器接口，工作存儲器100kB，裝載存儲器4MB，保持性存儲器10kB；
（2）西門子SM1234模擬量輸入/輸出模塊1個：西門子S7-1200系列擴展模塊，配置4路模擬量輸入和2路模擬量輸出；
（3）西門子PM1207電源模塊1個：與西門子S7-1200系列PLC配套設計使用，輸入電壓：AC100-240V，輸出電壓：DC24V/2.5A。
14.2西門子S7-200 SMART系列CPU模塊及組件1套
（1）西門子S7-200 SMART系列SR60繼電器輸出CPU模塊1個：電源方式：220VAC，本體配置36路輸入和24路輸出端口，具備擴展功能；
（2）西門子EM DR16數字量擴展模塊1個：西門子S7-200 SMART系列擴展模塊，配置8路24VDC數字量輸入和8路24VDC數字量輸出；
（3）西門子EM AM06模擬量擴展模塊1個：西門子S7-200 SMART系列擴展模塊，配置4路模擬量輸入和2路模擬量輸出；
（4）西門子PM207電源模塊1個：與西門子S7-200 SMART系列PLC配套設計使用，輸入電壓：AC100-240V，輸出電壓：DC24V/3A。
15、三相交流變頻器1臺：功率3kW，內置濾波器，操作簡單，調節平滑，防止電機啟動時瞬間電流過大。
16、三相交流異步電動機2臺：額定功率1.1kW，額定電壓三相AC380V，額定頻率50Hz，極數為4極。
17、觸摸屏1面：液晶屏幕10.1寸TFT，分辨率1024×600，四線制電阻屏，供電電源：DC24±20%V，集成2×RS485、1×RS232串行接口和1×10M/100M自適應網絡接口。
18、開關電源模塊1個：導軌式安裝，輸入電壓90-264VAC，輸入頻率47-63Hz，輸出電壓24V，額定電流20A，電壓精度±1.0%，具備過負載、過電壓、過溫度等保護功能。
19、交流電流互感器3個：實心，額定電壓0.66kV，額定頻率50Hz，電流變比10/5A。
20、交流電壓互感器3個：干式，額定電壓0.5kV，額定頻率50Hz，電流變比380/100V。
21、配套APP軟件1套：
（1）教師通過手機APP軟件可遠程隨時查看學生操作情況并且可進行監視；
（2）能過遠程手機APP實時查看智能電氣控制實訓柜中動態接線過程。
22、實訓桌椅1套：
（1）實訓桌1臺：尺寸長1000mm×寬600mm×高750mm，材質為碳鋼加厚板材，帶電腦主機柜；
（2）實訓椅2把：尺寸為長340mm×寬240mm×高440mm，材質為碳鋼加厚板材。
23、配套教學計算機1套：
配置i5 CPU,8G內存，1T硬盤；顯示器23.8英寸以及鍵盤、鼠標等。
24、其它附件：網孔板（帶支架）
